Что необходимо знать при заказе пластиковых бесконтактных микропроцессорных RFID-карт?

Что необходимо знать при заказе пластиковых бесконтактных микропроцессорных RFID-карт?

С какой бы персонализацией ни производилась смарт-карта с чипом, ее основное назначение – бесконтактная идентификация. Поэтому очень важно, чтобы RFID-модуль (чип) функционировал корректно и стабильно. По сути, если чип-модуль в смарт-карте выйдет из строя, то это будет уже не бесконтактный электронный идентификатор, а просто красивый дизайнерский кусочек пластика. Перед заказом следует правильно определить все необходимые параметры, характеристики и марку чипа, который точно будет соответствовать всем необходимым требования для Вашей СКУД.

Международная производственная компания “Страна Карт” - ведущий завод-производитель радиочастотных бесконтактных электронных носителей на базе RFID технологий. РПК “Страна Карт” специализируется на производстве бесконтактных электронных транспортных карт, брелоков, браслетов и меток. Бесконтактные электронные RFID-носители (карты, брелоки, браслеты, метки) производятся при помощи чипов NXP Semiconductors, Infineon, EM Microelectronic-Marin, TEMIC и других.

РПК “Страна Карт” выполняет полный цикл производства всей продукции с чипами, такой как смарт-карты, смарт-брелки, смарт-браслеты и смарт-метки. От дизайна электронных идентификаторов до упаковки и доставки. Электронные смарт-карты, микросхемы и RFID-модули для них также изготавливаются на нашем заводе. Мы строго соблюдаем технологии производства и внимательно отслеживаем их качество по стандартам ISO и ГОСТ. Собственные автоматические линии намотки медных антенн и их сварки с RFID-модулями (чипами) позволяют контролировать высокое качество, работоспособность, стабильное считывание, соответствие всем характеристикам Data Sheet выпускаемой RFID-продукции, а также соответствие стандарту ISO 14443. Имплантация чипов в бесконтактные электронные RFID носители также выполняется на нашем заводе, что позволяет гарантировать качество и правильное функционирование всех идентификаторов.

Автоматизированный персонализационный центр RFID-карт РПК “Страна Карт” позволяет безошибочно персонализировать любые виды бесконтактных электронных носителей (карт, брелоков, браслетов) практически моментально, а именно:

  • Напечатать под защитный ламинат данные клиента (заказчика) по предоставленному ТЗ или базе данных;
  • Напечатать под защитный ламинат номер, штрих-код, фотографию, ФИО, УФ-персонализацию (UV);

  • Произвести запись, кодирование и программирование смарт-карт по ТЗ клиента;
  • Выполнить электронную персонализацию сложных многофункциональных карт (мульти-карт), которые работают сразу во множестве систем, например: Транспортная карта - СКУД - Школьная карта - Карта лояльности);
  • Составить необходимую базу данных для клиента, которая передается по защищенным каналам связи;
  • Напечатать UID-номер чипа карты или порядковую нумерацию любого размера, шрифта и цвета по CMYK и Pantone.

Производство смарт-карты и изготовление RFID-карт

Бесконтактные смарт-карты используются как электронный кошелек, идентификаторы в системах контроля доступа и прохода в помещение, как универсальные инструменты в программе лояльности, а также для аутентификации в информационных системах. РПК “Страна Карт” является вендором бесконтактных RFID-карт, начиная от изготовления чип-модулей и заканчивая готовыми смарт-картами. Собственная производственная площадка позволяет оперативно производить многомиллионные тиражи пластиковых смарт карт с наивысшим качеством по стандартам ISO.

Ультрасовременное высокотехнологичное оборудование в сочетании с многолетним опытом и квалифицированными специалистами - позволяют производить любые виды бесконтактных смарт-карт с RFID-метками, такие как: транспортные карты, топливные карты для АЗС, социальные карты, платежные карты, карты для лояльности, карты контроля доступа, карты для гостиниц, школьные карты и др.

Качество изготовления контролируется отделами технического контроля, поэтому мы гарантируем наивысшее качество RFID-идентификаторов. Но вот параметры радиочастотных модулей нужно подбирать под каждую конкретную задачу. Мы поможем Вам учесть все тонкости при заказе чипов. Именно поэтому Российский завод-изготовитель “Страна Карт” предлагает Вам ознакомиться со всеми данными, представленными ниже. Они помогут Вам лучше понять процесс подбора модулей и избежать ошибок при этом.

Рассмотрим вариант изготовления бесконтактной микропроцессорной смарт-карты  стандарта Mifare Plus 2K

Обычно для выдачи RFID микропроцессорных смарт-карт стандарта Mifare используются специальные автоматы по продаже электронных карт для общественного транспорта в рамках внедрённой электронной системы оплаты проезда (ЭСОП) в маршрутном пассажирском транспорте.

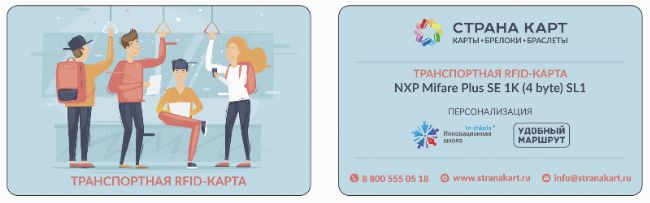

Пластиковая смарт карта с RFID-чипом  – персонифицированная пластиковая карта с чипом MIFARE и нанесением графического изображения по дизайн-макету. БСК – это бесконтактная пластиковая смарт-карта с полиграфическим оформлением и графической маркировкой в соответствии с дизайн-макетом и кристаллом NXP MIFARE Plus.

Требования к бесконтактным микропроцессорным радиочастотным смарт-картам стандарта NXP Mifare Plus X 2K или NXP Mifare Plus EV1 2К:

  • Смарт-карта представляет собой бесконтактную электронную пластиковую карту (далее – БЭПК) с полиграфическим оформлением и графической информацией. БЭПК - это бесконтактная электронная пластиковая смарт-карта с полиграфическим оформлением и графической маркировкой в соответствии с ТЗ и дизайн-макетом.
  • В картах Mifare Plus находится микросхема с повышенным уровнем защищенности с основными характеристикам:

- использование алгоритма шифрования AES для аутентификации и обеспечения целостности и конфиденциальности данных;
- объем памяти EEPROM не менее 2 Kbyte;
- совместимость с микросхемами, использующими алгоритм шифрования Crypto1;
- соответствие требованиям сертификации Common Criteria уровня EAL4+;
- использование бесконтактного интерфейса стандарта ISO 14443-3;
- протокол обмена ISO 14443-3&4;
- память разделена на 32 сектора по 4 блока;
- аутентификация, использующая несколько секторов и считывающая несколько блоков памяти;
- возможность настройки прав доступа к каждому блоку;
- защита от обрывов связи во время записи криптографических AES ключей;
- хранение ключей в каждом секторе в формате 2 х 48 бит;
- хранение ключей в формате AES;
- настройка условий доступа;
- уникальный заводской номер микросхемы 7 UID;
- обеспечение скорости передачи данных во всем диапазоне 106/212/424/848 Кбит/с, использование ускоренных транзакций за счет гибкой файловой структуры, поддержка «Multi» команд;
- проверка подлинности чипа в карте – Originality check.
- поддержка уровня безопасности SL3 (Security Level 3), возможность вычисления подписи и шифрования данных, программируемые ключи доступа.

  • Чип в смарт-карте должен находиться на уровне безопасности SL0.
  • Рабочий диапазон температур: от -35°C до +50°C.
  • Срок службы смарт-карт (гарантийный срок) при соблюдении условий эксплуатации, без нанесения механических повреждений, изломов, термических, химических или радиационных повреждений составляет не менее 5-ти лет.
  • Микросхема (чип) в бесконтактной RFID-карте должна быть повышенной прочности, а именно корпусированная промышленным способом, допускается использование промышленного метода корпусировки, в том числе метода cob (chip on board).
  • Уникальные номера UID (отсутствие совпадений номеров UID-карт с номерами UID карт, уже находящихся в обращении), при этом массивы UID являются конфиденциальными.
  • Офсетная печать карт, цветность печати составляет 4+4 (CMYK).
  • Не допускается нанесение переменных данных методом индент-печати, лазерной гравировки и иным способом, нарушающим поверхностную целостность карты.
  • При изготовлении карт есть возможность использовать ламинат, имеющий определенную фактуру (фактурный ламинат или выборочный лак). Тип требуемой фактуры (типа «Шелк» или «Глянец») указывается индивидуально при направлении заявки на поставку идентификаторов.
  • Номер должен быть четко различим на поверхности, сохраняться в течение всего срока эксплуатации носителя и закрываться сверху ламинационным слоем 30 – 50 – 80 мкм.
  • Цвет персонализации номера на смарт-картах и соответствующего штрих-кода можно выбрать в соответствии с макетом и брендбуком, также он может быть любым по палитре CMYK.
  • Номер должен располагаться в соответствующем специальном окне и не пересекать границ данного окна.
  • Рамку специального окна следует выполнять со специальным фоновым изображением. Она может задаваться любой формы, согласно требованиям брэндбука и дизайна. Фоновое изображение окна является уникальным для каждой карты и меняется с помощью математических методов преобразования.
  • Предоставление выходного файла, содержащего уникальные номера UID и номер RFID-карты: программирование (запись/кодирование) смарт-карт согласно инструкции с помощью специального устройства – программатора, оснащенного слотом для SAM (Secure Access Module) модуля.
  • Производится выходной контроль всех произведенных и запрограммированных смарт карт: производим проверку работоспособности, отбраковываем и, соответственно, изготовляем повторно то количество идентификаторов, которое было отбраковано. Это гарантирует, что заказчик получит 100% работоспособные запрограммированные RFID-карты.
  • Защитное покрытие смарт-карт – ламинат глянцевый толщиной 30 – 50 – 80 микрон – наносится поверх постоянной и переменной графической информации, размещённой на поверхности.
  • В рамках контроля качества всей партии выпускаемых микропроцессорных карт, происходит снятие параметра резонансной частоты каждой единицы и предоставляем журнал выходного контроля в электронном виде в следующем текстовом формате: "UID; резонансная частота смарт-карт"
  • Резонансная частота смарт-карт с RFID-чипом должна быть не менее 14, 2 МГц и не более 16 МГц. Резонансная частота бесконтактных карт определяется в момент тестирования образцов БЭПК, и соответствует резонансной частоте предоставленных образцов. Значение резонансной частоты каждого образца не должно отличаться более, чем на 0, 2 МГц. Резонансная частота поставленной партии товара (каждого БЭПК) находится в диапазоне резонансной частоты предоставленных образцов, при этом пластиковые RFID-карты (каждого БЭПК) не должны отличаться более, чем на 0, 2 МГц.
  • Производство RFID-карт в части обеспечения устойчивого соединения микросхемы с антенной следует выполнять методом термокомпрессионной сварки. Не допускается использование припоя или других составов для соединения модуля с антенной.


  • При осуществлении поставки карт со встроенными интегральными схемами (смарт-карт) Поставщик, при наличии у него действующих сертификатов соответствия на RFID-карты с чипом от авторизованного сертификационного партнера компании-производителя микросхем, являющегося правообладателем технологии бесконтактного взаимодействия, предоставляет Заказчику заверенные копии таких сертификатов.
  • Изготовитель подтверждает сертификатами соответствие используемого пластика санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю).
  • Изготовитель предоставляет действующие сертификаты соответствия стандартам ISO 7810 и ISO 14343.
  • Оборотная сторона бесконтактной смарт-карты может содержать: ФИО, цветное фото, нумерацию, QR-код, штрих-код, социальный номер, дату выпуска, дату рождения держателя карты и другую графическую персонализацию
  • Микрочип (бесконтактная интегральная схема) RFID карты должен быть оригинальным (аналоги допускаются или нет) и изготовленным разработчиком, правообладателем и владельцем товарного знака технологии MIFARE.
  • Серийный номер бесконтактной интегральной схемы должен иметь 4 байтное или 7 байтное уникальное на территории РФ значение.
  • Обычно в процессе персонализации в память электронных смарт карт заносится (записывается) закрытая информация по ТЗ клиента.

P.S. Друзья, при изготовлении RFID-карт и другой продукции РПК «Страна Карт» соблюдает все необходимые требования международных стандартов ISO. Выбирайте проверенных поставщиков с необходимым опытом, квалифицированным персоналом и современным оборудованием! Будем рады Вам помочь!
