Устройство RFID меток

RFID метки – это что

RFID (Radio-Frequency Identification) метки (теги) – это уникальные электронные устройства, способные передавать информацию благодаря радиочастотам.

Принцип работы РФИД-меток основан на использовании радиочастотных сигналов для бесконтактного чтения и записи информации. Каждая метка содержит уникальный идентификационный номер, который может быть прочитан специальным считывателем.

История создания RFID меток

Первые прототипы систем идентификации по радиочастотам появились во время Второй мировой войны для идентификации летательных аппаратов. Однако в это время технология не получила широкого распространения из-за своей специфики, сложности и высокой стоимости оборудования.

Следующий этап развития пришелся на 1970-е годы, когда были разработаны первые полупроводниковые транспондеры. Они стали менее дорогостоящими и более компактными, что способствовало их широкому распространению. А сегодня RFID технологии находятся на пике своего развития и доступны для широкого круга потребителей и бизнеса.

Принципы работы RFID меток

Устройство RFID метки довольно простое. Каждый тег оборудован микрочипом, который хранит уникальный идентификатор объекта или другие данные. Устройство RFID метки довольно простое. Каждый тег оборудован микрочипом, который хранит уникальный идентификатор объекта или другие данные. Некоторые чипы также могут перезаписываться. Их принцип работы основан на взаимодействии между ридером (сканером) и транспондером. Их принцип работы основан на взаимодействии между ридером (сканером) и транспондером.

Из чего состоит RFID система? В нее включена метка, считыватель и программное обеспечение. При этом транспондеры могут отличаться, в зависимости от цели применения.

Устройство передает радиочастотные сигналы на метку. Они питают транспондер и активируют микрочип, что позволяет передавать информацию. Обычно используются частоты от нескольких десятков к нескольким сотням кГц или МГц.

Когда метка получает сигнал от ридера, она передает свою уникальную информацию в ответ. Это взаимодействие происходит в виде радиочастотной модуляции данных и может быть одно- или двусторонним.

Дальность чтения идентификационных меток зависит от их типа и частоты. Например, метки с высокой частотой. Дальность чтения идентификационных меток зависит от их типа и частоты. Например, некоторые высокочастотные метки могут считываться на расстоянии до 1 метра, в то время как метки с низкой частотой (125 кГц) - на несколько сантиметров.

Разновидности RFID меток по типу использования

По типу питания RFID-метки могут быть пассивными или активными. Пассивные не имеют собственной батареи, активируются считывателем и передают сигнал. Активные имеют встроенный источник питания, что позволяет им работать на большие расстояния. По типу питания RFID-метки могут быть пассивными или активными. Пассивные не имеют собственной батареи, активируются считывателем и передают сигнал. Активные метки способны хранить и передавать больший объем информации, чем пассивные.

По области применения транспондеры подразделяются:

• для логистики и управления запасами,
• для идентификации животных и товаров в магазинах,
• для контроля доступа и безопасности.

Оборудование может использоваться и в других сферах.

Метки различаются по конструкции. Устройства на магнитной полосе применяются в библиотеках или магазинах для защиты от краж. На металлической основе - в промышленности и строительстве. В розничной торговле встречаются теги на бумажной основе.

По форм-фактору метки могут быть прямоугольные или круглые. Часто используются теги, встраиваемые в карточки доступа, пропуски или другие устройства, применяемые для идентификации личности.

Конструкция RFID меток: компоненты и характеристики

Транспондеры включают различные компоненты, обеспечивающие их функциональность и эффективность. Рассмотрим, из чего состоит RFID метка.

В составе устройства:

1. Микрочип.
2. Антенна.
3. Защитный слой.
4. Корпус.

RFID чип представляет собой основной элемент метки, который содержит уникальный идентификатор (ID) объекта или информацию о нем. Микрочип может быть пассивным или активным, в зависимости от типа тега. RFID-метка может быть перезаписываемой или предназначаться только для чтения.

Антенна предусмотрена для приема и передачи радиочастотных сигналов между меткой и считывателем. От ее качества зависит дальность считывания тега.

Защитный слой – это материал, который защищает микрочип и антенну от воздействия внешних факторов: влаги, температурных изменений и механических повреждений.

Корпус представляет собой оболочку метки, которая может быть выполнена из различных материалов, в зависимости от условий эксплуатации и требований к долговечности устройства.

При выборе меток следует учитывать их характеристики:

• Теги могут работать на LF - низкой частоте, HF - высокой частоте и UHF ультравысокой частоте. Каждая из них имеет свои особенности и области применения.
• Дальность считывания может быть различной: от нескольких сантиметров до нескольких метров. Эта характеристика зависит от типа метки, антенны и частоты работы.
• Метки могут передавать данные с различной скоростью, что влияет на производительность системы и эффективность радиочастотной идентификации объектов.
• Теги могут иметь дополнительные меры защиты, такие как шифрование данных или защиту от несанкционированного доступа. От этого зависят форматы RFID.

Помимо метки в систему входит RFID считыватель. Технология обеспечивает надежное и удобное решение для идентификации и отслеживания объектов в разных отраслях. Разработчики и специалисты постоянно работают над усовершенствованием конструкции меток и их характеристик, чтобы обеспечить оптимальное функционирование и эффективность систем идентификации.

Технологии производства RFID меток

Производство идентификационных меток начинается с подготовительной работы: выбора типа тега, определения его характеристик и работы, выбора частоты и протокола связи. Далее следует проектирование и создание дизайна транспондера, разработка электронной схемы и определение конструкции.

Один из важнейших компонентов производства РФИД-меток - микрочип, который содержит данные, необходимые для идентификации объекта. Как говорилось ранее, он может быть пассивным или активным, в зависимости от требований.

После этого происходит добавление антенны, которая обеспечивает коммуникацию между меткой и считывателем.

Особое внимание в производстве уделяется защитному слою, который защищает микрочип и антенну от таких внешних воздействий, как влага, температурные изменения и механические повреждения.

Применение RFID меток

Одной из главных областей применения радиочастотных меток является логистика. Компании отслеживают перемещение товаров от производителя до конечного потребителя. RFID-метки помогают сократить время на инвентаризацию и делают автоматическими процессы складского учета.

Розничные магазины используют метки для борьбы с кражами, ускорения процесса оплаты и повышения уровня обслуживания покупателей. Кроме того, RFID помогает анализировать данные о покупках и предпочтениях клиентов, что позволяет разрабатывать более эффективные маркетинговые стратегии.

В сфере здравоохранения RFID-метки применяются для идентификации пациентов, контроля над лекарствами и оборудованием, а также для управления медицинскими отходами. Это улучшает качество обслуживания пациентов, снижает риски ошибок и упрощает учет медицинских ресурсов.

RFID также внедряется в производственные отрасли для отслеживания процессов производства, контроля качества продукции и управления инвентарем. Технология позволяет повысить эффективность производства, сократить затраты и улучшить контроль над цепочками поставок.

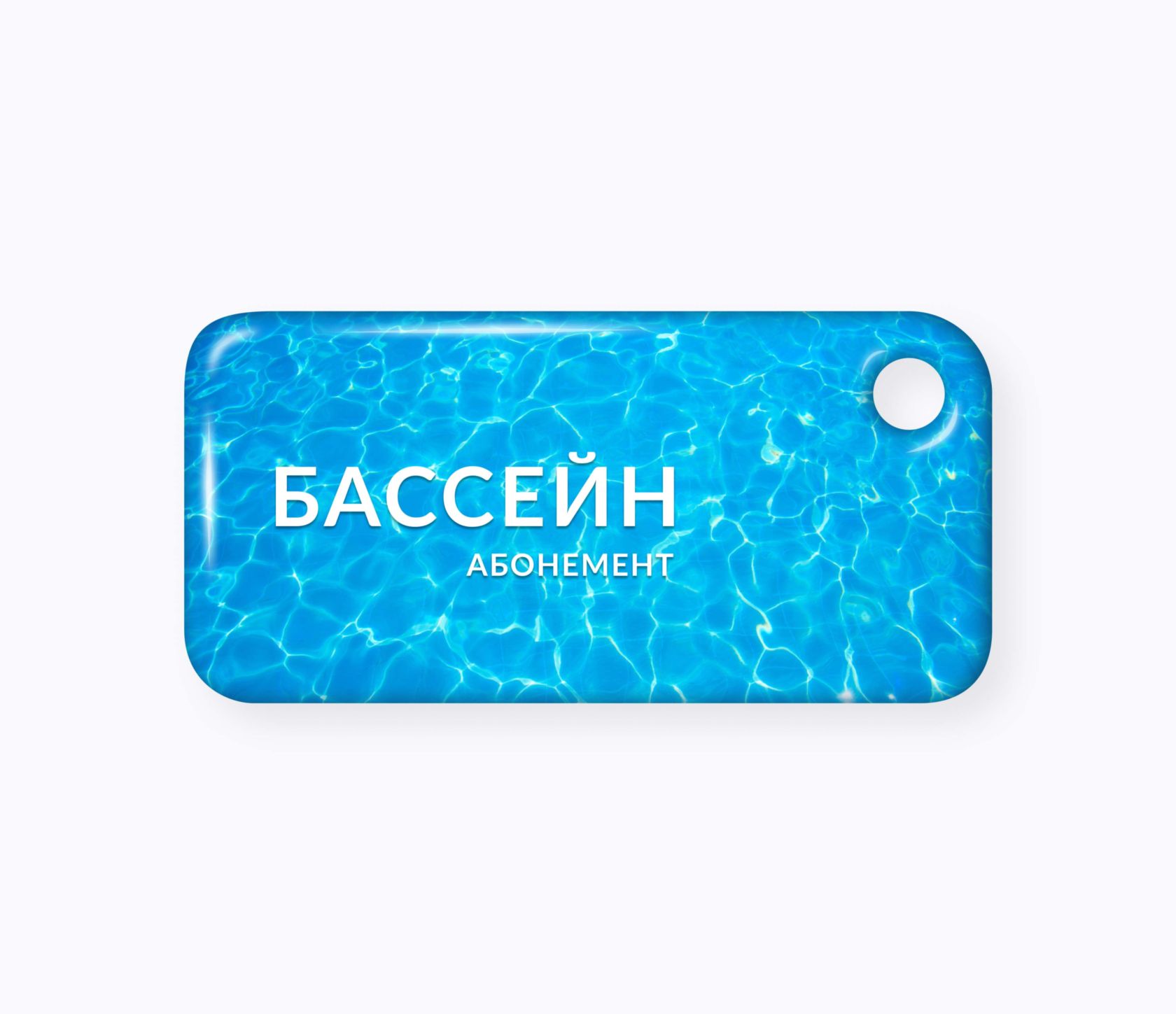

Технология используется в СКУД. RFID-card reader представляет собой компактное устройство, которое может считывать информацию с брелоков или электронных пропусков. Данные передаются на контроллер СКУД. Считыватель rfid карт используется для контроля доступа на различные объекты. Такая система отличается удобством и высокой степенью безопасности.

Устройство RFID карты позволяет поддерживать один или несколько стандартов. Среди них отмечают EM 4100, UHF RFID, MIFARE и др. RFID защита отличается высокой эффективностью, так как ее практически невозможно подделать.

Преимущества и недостатки RFID меток

Одним из главных достоинств RFID меток является возможность бесконтактного чтения информации. Благодаря этому процессы сканирования и отслеживания товаров или оборудования становятся более эффективными и быстрыми. RFID метки обладают высокой степенью защиты от фальсификации, что делает их надежным инструментом для контроля цепей поставок.

Еще одно важное преимущество - возможность чтения множества меток одновременно, что ускоряет процессы инвентаризации и учета товаров в больших складах и магазинах. Технология автоматизирует процессы управления запасами и повышает эффективность бизнеса.

Метки долговечны и используются в различных условиях, включая высокие и низкие температуры, влажность и т.д.

К недостаткам технологии относят низкую открытость выработанных стандартов. Однако разработчики непрерывно совершенствуют систему.

Преимущества использования рфид меток очевидны. Развитие этой технологии открывает новые возможности для бизнеса и помогает сделать процессы управления эффективнее и прозрачнее.

Стандарты и протоколы для RFID меток

Одним из самых распространенных стандартов, обеспечивающих считывание rfid метки, является EPC Gen2. Он был разработан специально для использования в промышленности и розничной торговле, обеспечивая высокую производительность и надежность чтения данных. Стандарт определяет частотные диапазоны, форматы данных, алгоритмы шифрования и другие параметры, необходимые для обмена информацией между метками и считывателями.

Стандарт ISO/IEC 18000 дает рекомендации по выбору радиочастот, взаимодействию между оборудованием, а также по безопасности и конфиденциальности данных. Стандарт обеспечивает совместимость различных устройств и упрощает интеграцию RFID-технологий в бизнес-процессы.

Кроме того, существует ряд протоколов обмена данными для RFID-меток, таких как LLRP и RFID-DP. LLRP обеспечивает стандартизированный способ взаимодействия между считывателями и компьютерными системами, позволяя эффективно управлять сетью устройств. RFID-DP, в свою очередь, определяет форматы данных и команд для доступа к информации на метках.

Используемые стандарты и протоколы для RFID-меток зависят от конкретного применения и требований заказчика. Грамотный выбор стандартов и протоколов позволит обеспечить надежную работу системы RFID, улучшить управляемость бизнес-процессов и повысить эффективность взаимодействия с устройствами и метками.

Будущее RFID меток

Ключевые направления развития RFID-меток следующие:

1. Улучшение их функциональности и эффективности. Ожидается создание более компактных, надежных и долговечных тегов, способных работать в широком диапазоне условий и с большими объемами информации.
2. Повышение защиты данных и конфиденциальности. Развитие методов шифрования и аутентификации позволит обеспечить безопасность обмена данными между метками и считывающими устройствами.
3. Расширение применения РФИД меток в различных отраслях. Например, в медицине технологии могут быть использованы для отслеживания оборудования, контроля за приемом лекарств, мониторинга состояния пациентов. В логистике метки позволят оптимизировать управление запасами, отслеживать перемещение грузов и снизить издержки.
4. Интеграция с другими смежными технологиями, такими как интернет вещей (IoT) и искусственный интеллект (ИИ). Совместное использование RFID-меток с IoT-устройствами позволит создать более интеллектуальные и автономные системы управления, а применение ИИ поможет анализировать и оптимизировать данные, собранные с помощью тегов.

Заключение

RFID-технологии дают возможность автоматизировать различные процессы в бизнесе и повседневной жизни. Благодаря этому снижаются расходы на безопасность и аналитику, увеличивается скорость обработки данных. Технологии продолжают активно развиваться. Поэтому компании, внедряющие их на своих предприятиях, получают преимущества перед конкурентами.
